不锈钢磁力泵安装的好坏对泵的运行和寿命有重要影响。所以安装和校正必须仔细进行。

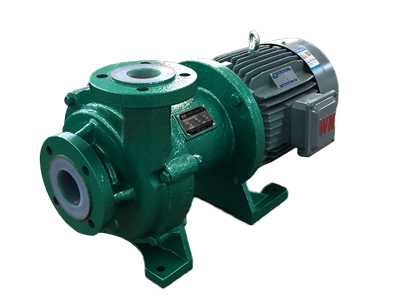

一、CQB系列磁力泵产品概述

磁力泵，通常由电动机，磁力偶耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过问隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而完全无泄漏。

CQB系列磁力泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵，其技术经济指标与国外同类产品八十年代末的水平相当。

CQB系列磁力泵型式及基本参数符合JB/T 7742—1995《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。

二、CQB系列磁力泵安装和调试

(一)磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。

(二)当抽吸液面高于泵轴心线时，起动前打幵吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配爸底阀。

(三)泵使用前应进行检查，电机风叶转动要灵活，无卡庄及异常声晌，各紧固件要紧固。

(四)检查电机旋转方向是否与磁力泵转向标记一致。

(五)电机苣动后，缓慢打幵排出阀，待泵进入正常工作状态后，再将排出阀调到所需幵度。

(六)泵停止工作前，应先关团排出阀门，然后切断电源。

检修离心泵轴承技术标准的方法

一、离心泵滚动轴承

1、轴承与轴的配合采用基孔制，轴承与外壳的配合采用基轴制。

轴承尺寸公差和旋转精度的数值按GB307—84的规定。

2、与轴承配合的轴颈及轴承箱内孔按GB1031—83的规定，轴颈粗糙度Ra值小于1.6μm，轴承箱内孔粗糙度Ra值小于2.5μm。

3、用GCr15和ZGCr15钢制造轴承套圈和滚子时，其套圈和滚子的硬度值应为61~65HRC;用GCr15SiMn和ZGCr15SiMn钢制造时，其硬度值应为60~64HRC。硬度的检查方法及同一零件的硬度的均匀性按JB1255的规定。

4、检查轴承的径向游隙和轴向游隙应符合GB4604—84的规定。

5、滚动轴承的内外圈滚道应无剥落、严重磨损，内外圈均不得有裂纹;滚珠应无磨损，保持架无严重变形，转动时无异常杂音和振动，停止时应逐渐停下。

6、对于C级公差圆锥滚子轴承，其滚子与套圈滚道的接触精度，在一定负荷的作用下，进行着色检查，接触痕迹应连续，接触长度不应小于滚子母线的80。

二、离心泵滑动轴承

1、对于径向厚壁瓦

①用压铅法、抬轴法或其它方法测量轴承间隙与瓦壳过盈量，轴间隙符合要求，瓦壳过盈量应为0～0.02mm。

②检查各部件，应无损伤与裂纹，轴瓦应无剥落、气孔、裂纹、槽道与偏磨烧伤情况。

③轴瓦与轴颈的接触状况用着色法检查，检查角度应无60°～90°(转速高于1000r/min的取下限，转速低于1000r/min的取上限)。在接触范围内要求接触均匀，每平方厘米应有2～4个接触点，若接触不良，则必须进行刮研。

④清扫轴承箱，各油孔畅通，不得有裂纹、渗漏现象。

⑤瓦背与轴承座应紧密均匀贴合，用着色法检查，接触面积不少于50。

2、离心泵对于径向薄壁瓦

①轴瓦的合金层与瓦壳应牢固紧密地结合，不得有分层、脱壳现象。合金层表面和两半瓦中的分面应光滑、平整，不答应有裂纹、气孔、重皮、夹渣和碰伤等缺陷。

②瓦背与轴承座内孔表面应紧密均匀贴合，用着色法检查，内径小于180mm的，其接触面积不小于85，内径大于或等于180mm的，其接触面积不小于70。

③轴瓦与轴颈的配合间隙及接触状况是靠机加工精度保证的，其接触面积一般不答应刮研，若沿轴向接触不均匀，可略加修整。

④装配后，在中分面处用0.02mm的塞尺检查，应不能塞入为合格。

3、对于止推轴承

①轴瓦应无磨损、变形、裂纹、划痕、脱层、碾压与烧伤缺陷;与止推盘的接触处印痕应均匀，接触面积应不小于70且整圆周各瓦块均布;同组瓦块厚度差应不大于0.01mm，瓦块巴氏合金应按旋转方向修圆进油楔，以利润滑油的进入;背部承力面平整光滑。

②调整垫片应光滑、平整、不挠曲、用厚度差不大于0.01mm的一层垫片。

③在轴承盖组装后反复用推轴法测量止推轴承间隙，其值应在要求范围内。用这种方法测量和用轴位移探头侧得的止推轴承间隙必须一致，并按规定调整好位移探头的指示零位。

④轴承壳水平结合面严密，不错位。测油温的油孔与瓦盖眼对准，不偏斜。油孔干净畅通。
